您現在的位置：首頁 > 產品 > 電動調節閥系列

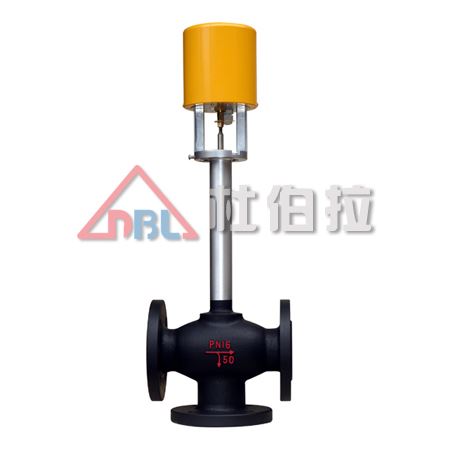

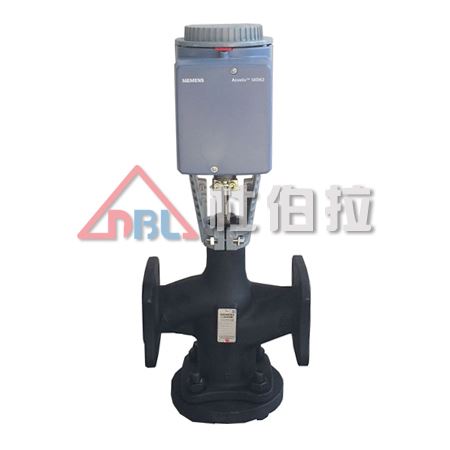

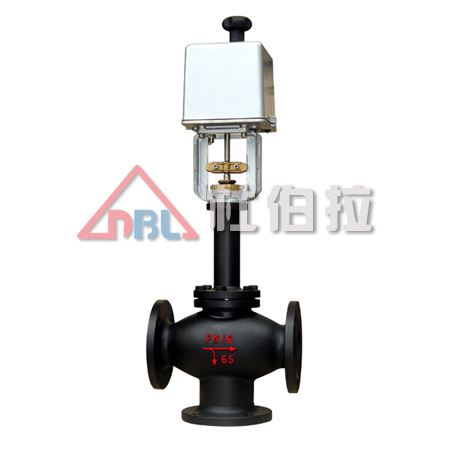

電動雙座調節閥 電動流量調節閥

  • 發布時間:2019-09-23
  • 產品品牌:杜伯拉DBL
  • 產品型號:DBLZAZN
  • 連接形式:對夾
  • 產品材質:碳鋼
  • 公稱通徑:DN20-300
  • 行業應用:廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

電動雙座調節閥 電動流量調節閥

 ZDLN,ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。

    本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者適用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。


■ 特點

·閥體按流體力學原理設計成等截面低流阻流道．額定流量系數增大30％。
·可調范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋。可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，防止流體外漏。


■ 主要零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥桿：1Cr18Ni9Ti、司太萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
波紋管：1Cr18Ni9Ti


■ 主要技術參數

公稱通徑DN(mm)

25

32

40

50

65

80

100

125

150

200

額定流量
系數Kv

直線

12.1

10.4

30.3

48.3

75.9

121

193.6

302.5

484

759

等百分比

11

17.6

27.5

44

69.3

110

176

275

440

693

額定行程(mm)

16

25

40

60

公稱壓力PN(MPa)

1.0、1.6、4.0、6.4

固有流量特性

直線、等百分比

固有可調比

50

允許泄漏量

硬密封：Ⅱ、Ⅳ級    軟密封：Ⅵ級

工作溫度t(℃)

-250～-60、-20～200、-40～250、-40～450、-60～450

信號范圍(mA.DC)

O～10、4～20

作用方式

電關式、電開式

使用環境溫度(℃)

電動調節閥：-20～70    伺服放大器：0～50

使用環境濕度

電動調節閥：≤95％    伺服放大器：≤85％

電源電壓

220V.Ac 50Hz    380V.Ac 50Hz

﹡ 本產品性能指標貫徹JB/T7387-94。

序號

項目

性能指標

1

基本誤差(％)

±2.5

2

回差(％)

1.5

3

死區(％)

3.0

4

額定行程偏差(％)

+2.5

5

額定流量系數(％)

±10

6

固有流量特性

符合IEC534-1、GB/T4213-92中規定的斜率偏差



■ 雙座外形



■ 閥體及閥芯材料選擇



軟閥座型  工作溫度與最大壓差范圍                                   司太萊合金堆焊  工作溫度與常用壓差范圍


■ 配套用電動執行機構有關技術參數

公稱通徑DN(mm）

25

32

40

50

65

80

100

125

150

200

電動執行
機構型號

普通型

ZAZ-60
DKZ-310

ZAZ-60
DKZ-310

DKZ-410

DKZ-410
DKZ-510

電子型

JHZAZ1

JHZAZ2

JHZAZ3

JHZAZ4

電動執行
機構推力
(N)

普通型

400
4000

400
4000

6400

6400
16000

電子型

2000

4000

6000

8000

全行程
時間(S)

普通型

12.5

20

32

48

電子型

30

30

48

60

消耗功率
(W)

普通型

28

35

電子型

6

15

25

40

﹡ 表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。


■ 允許壓差

電動雙座調節閥允許壓差表

公稱通徑(mm)
推力(N)

25

32

40

50

65

80

100

125

150

200

400

3.97

3.08

2.44

1.94







2000

6.40










4000

6.40

6.40

6.40

6.40







6000





6.40

6.40

6.40




6400





6.40

6.40

6.40

6.40

6.40

5.13

8000








6.40

6.40

6.40

16000








6.40

6.40

6.40

﹡ 允許壓差值若大于公稱壓力，則取公稱壓力值。


■ 雙座外形尺寸及重量

■ 普通型（單位：mm）

公稱通徑DN

25

32

40

50

65

80

100

125

150

200

A

460

530

630

B

230

230

260

H1

490

540

625

L

PN16 / PN40

160

180

200

230

290

310

350

400

480

600

PN64

230

260

260

300

340

380

430

500

550

650

H2

295

330

340

362

424

462

482

656

691

752

H3

110

130

135

148

174

194

204

260

280

346

重量(kg)

PN16 / PN40

59

60

65

68

100

112

126

188

211

260

PN64

63

64

74

78

109

135

160

233

256

305

■ 電子型（單位：mm）

公稱通徑DN

25

32

40

50

65

80

100

125

150

200

d

φ155

φ162

φ170

H4

290

325

380

L

PN16 / PN40

160

180

200

230

290

310

350

400

480

600

PN64

230

260

260

300

340

380

430

500

550

650

H5

295

330

340

362

424

462

482

656

691

752

H6

110

130

135

148

174

194

204

260

280

346

重量(kg)

PN16 / PN40

19

21

26

28

59

71

85

132

155

205

PN64

23

28

36

38

68

94

116

176

201

255



■ 連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216-84  鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN10、PN16為凸面；PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16×1.5
·夾套保溫型夾套載熱體接口：對焊φ18×4
 *  閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準。
